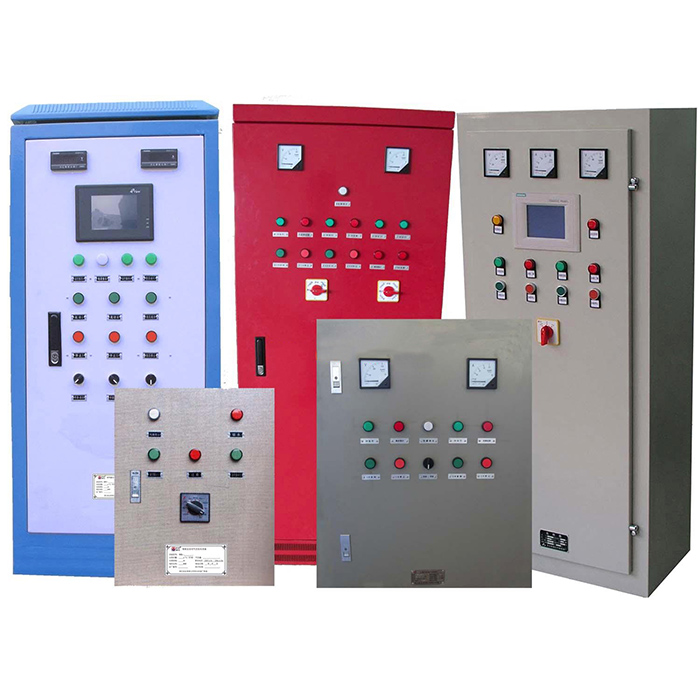

YPK各类型电气控制柜

  • YPK各类型电气控制柜
YPK各类型电气控制柜

产品分类:源立消防泵

1)适用范围:S:生活用;X:消防用;SX:生活消防合用。
2)控制方式:F:浮球式;D:电极式。
3)控制功能:T:多用一备,故障自投;W:两用,轮换工作;
4)启动方式:Z:直接启动;Y:星三角降压启动;B:自耦降压启动;
R:软起动器启动。
139-0731-1465点击咨询

相关型产品推荐

同类型产品推荐

产品详情产品设计产品功能接线图

一、YPK、WQG、YPF、SLD、YPL等型号低压电气控制柜

电气控制柜系列产品是我公司集成多年生产经验,不断改进,控制功能齐全,控制线路设计合理、可靠,布局美观。产品箱体材料采用高级电解钢板,表面喷塑防腐处理,贴有公司标志,箱内有橡胶村封,外表用环氧树脂处理。柜内元件采用进口或国产优质产品,使用微机打印电线套管标识,按国标布线制作,有良好的抗干扰及电气安全措施,整个产品可靠耐用,布局规范,广获赞誉。

(一)产品分类

1.YPK通用系列水泵控制柜(箱)

该系列控制柜(箱)适用于各种生活水泵,消防水泵,工业水泵及空调等水泵的控制,可控制单台水泵,双台或多台水泵。具有自动轮换,故障自投等功能。拥有多种启动方式:直接启动,星三角降压启动,自耦降压启动,软启动器启动,变频器启动。具有手动,自动,联动,摇控等多种控制功能,充分满足用户的控制要求。

2.WQG潜水泵系列控制柜(箱)

该系列适用于生产、生活、工业排污,排水泵等控制,可控制单台水泵,双台或多台水泵。具有过载,漏电,电机漏水,电机过热等保护功能。可设定多个水位信号(有低位,中位,高位,超高,报警等水位)。

3.YPF系列风机控制柜(箱)

适用于生活抽风、排风,消防抽、排烟风机的控制,可控制单台水泵,双台或多台风机(单速或双速),可手动,自动,联动,远端控制等,具有防火阀动作停机及消防中心联动控制的功能。

4.SLD双路电源控制柜(箱)

   双路电源控制柜(箱),具有主电源断电时,自动切换备用电源供电;主电源有电时,断开备用电源,切换主用电源电(主电源优先,也可设备电优先)的功能。主电路有机械电气联锁,改进型号使用国外,国内优质切换装置,保证特殊用电场合安全、可靠、持续地供电。另有三路电源控制柜,用于特别重要的控制场合。

5.YPL系列联动控制柜(箱)

是值班室或消防中心与水泵房之间信号联动的一种控制设备。可将值班室或消防中心的各种信号传送给现场设备,也可将现场设备的运行状况反馈回控制中心,可对设备进行远端监视及控制。联动柜采用低压开关电源,也可按要求提供可充电的UPS电源。

6.此外,我厂还承接生产低压动力开关柜,照明开关柜及各类特殊要求的控制柜。

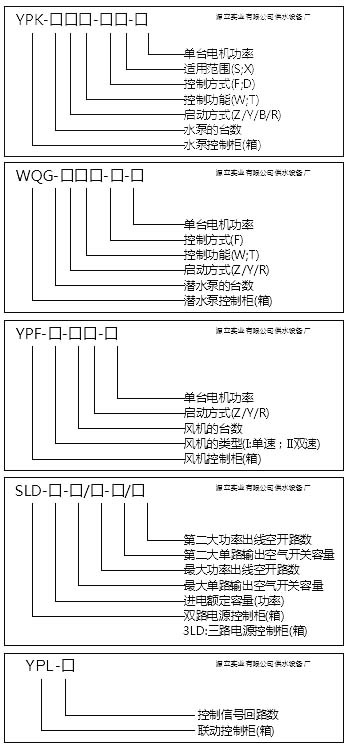

(二)型号表示

1)适用范围:S:生活用;X:消防用;SX:生活消防合用。

2)控制方式:F:浮球式;D:电极式。

3)控制功能:T:多用一备,故障自投;W:两用,轮换工作;

4)启动方式:Z:直接启动;Y:星三角降压启动;B:自耦降压启动;R:软起动器启动。

(三)功能原理

1.多泵控制工作模式:

(1)一用一备:控制1#,2#二台水泵,工作于“1#主2#备”或“2#主1#备”或“手动”。潜水泵控制柜还拥有双泵同时启动功能,其他型号如有需要,须订货时特殊说明。

(2)二用一备:控制1#,2#,3#三台水泵,工作于:“1#,2#主用3#备用”或“2#,3#主用1#备用”或“3#,1#主用2#备用”或“手动”。第一台主用泵启动后,第二台主用泵延时启动;二台主用泵中,任何一台发生故障,则自投备用泵运行。

(3)三用一备:控制三台水泵,功能参照“二用一备”的说明。

(4)二用    :控制1#,2#二台水泵,工作于“1#自动2#备用”或“2#自动1#备用”或“二泵轮换”或“手动控制”方式。可同时启二台水泵。

(5)三用    :控制三台水泵,功能参照“二用”的说明。

2.多泵控制切换方式

(1)手动切换:手动开关切换主泵和备用泵。主泵故障后,备用泵会自动投入运行。主要用在“一用一备(T)”类型。

(2)轮换方式:此方式下,多台水泵轮流启停,循环工作。用于主、备用泵需要轮流交替工作的场合(W),每启动一次,主、备用泵交换一次,在不需要交替时,也可用开关切换方式来选择主、备用泵。

(3)故障自投:当主用泵发生故障时,断开控制回路,并自动延时启动备用泵的方式。

(4)自动方式:根据常规的,相关的要求,设定的一种运行方式,最大可能的适应,满足客户的使用需求。

(5)软启器  :软启动具有起动电流小且平稳变化,电网电压波动小,保护功能齐全,安全可靠等诸多优点,正逐步取代星三角启动,自耦降压启动等传统方式, 但价格相对偏高。

(四)型号分类

1.X型:消防专用

本型控制柜按照国家消防规范设计。消防泵、喷淋泵的启动可由:

(1)电控柜(箱)面板上手动启停;

(2)各消火栓或火警等开关启动;

(3)消防中心DC24V启动、停止及状态监视;

(4)信号输出报警,消防泵启停信号通知消防中心;

(5)并可提供为保证消防用水,自动切断生活用水之功能。

本型控制柜还可以生产成消防泵和稳压泵组合控制型(属订做柜)。稳压泵的启停通过压力控制实现。用外接电接点压力表或压力开关,可实现按管网压力的变化自动起、停水泵。

2.S型:生产,生活用

本型是专为生产,生活水泵设计的配套产品,并含空调水泵控制。

(1)生活水泵由上、下水池的液位控制器控制。上水池低水位启泵,高水位停泵,下水池低水位禁止工作,水位升高后自动恢复。多泵控制柜具有轮换工作功能。

(2)空调水泵开启由控制中心操作,水泵运行时输出一个供制冷机组开机的控制接点条件,实现必须先开泵后开机组或先停机组后关泵组的控制程序,确保设备安全运行。
