止回阀安装的顺序有要求吗

 在管道系统设计中，止回阀的安装顺序常常被忽视，但这一细节却直接影响系统的安全性、稳定性和使用寿命。止回阀究竟该如何安装？是否需要与其他阀门或设备配合？艾德默阀门厂家结合H44X橡胶瓣止回阀、H41X消声止回阀等产品的特性，为您解析止回阀安装顺序的核心逻辑与实用技巧。

一、止回阀的核心功能与安装原则

止回阀的主要作用是防止介质倒流，保护水泵、管道及下游设备免受反向冲击。其安装需遵循以下原则：

①　单向流通：止回阀需安装在介质流动方向上，确保介质只能单向通过。

②　避免干扰：安装位置需远离弯头、阀门等可能产生湍流的部件，以免影响启闭性能。

③　便于维护：需预留检修空间，便于后续更换或维修。

二、止回阀的常见安装顺序与场景

(1) 水泵出口处安装止回阀（主流方案）

作用：防止水泵停机时介质倒流，避免叶轮反转或损坏。

建议产品：

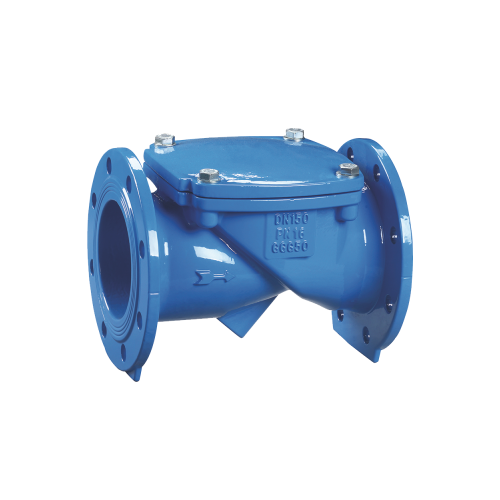

H44X橡胶瓣止回阀：全流面积设计，水头损失小，适合水泵出口（DN50-DN500）。

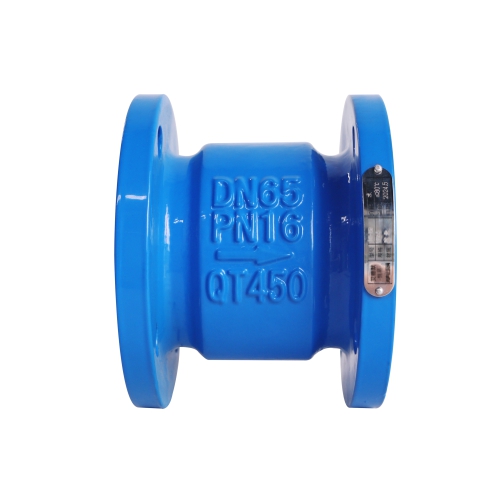

H41X消声止回阀：预加载弹簧实现无声关闭，有效防止水锤现象，适合对噪音敏感的场景。

注意事项：止回阀后需安装闸阀或截止阀，便于检修时切断介质。

(2) 蓄水池旁通管安装止回阀

作用：防止池水倒流至给水系统，保障水质安全。

建议产品：

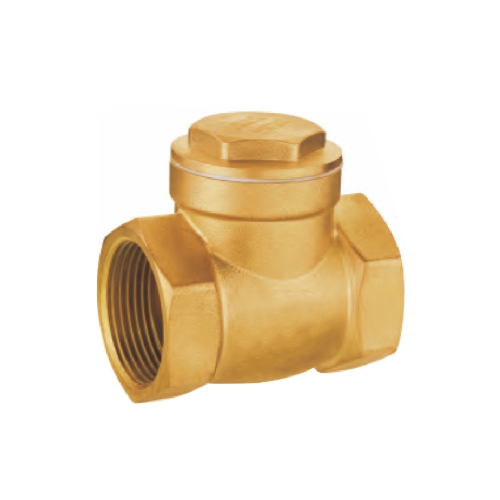

H14W黄铜止回阀：小口径设计（DN15-DN50），耐腐蚀，适合饮用水系统。

300X缓闭式止回阀：通过弹簧与膜片控制关闭速度，减少水锤冲击，适合大口径管道（DN50-DN450）。

(3) 多阀门组合安装顺序

典型组合：闸阀（或截止阀）+ 止回阀 + 水泵 + 闸阀（或截止阀）。

顺序逻辑：

前端闸阀：用于隔离管道，便于水泵或止回阀检修。

后端闸阀：防止水泵停机时介质倒流至其他管道。

三、艾德默阀门的安装建议

(1) 优先选择标准化安装顺序

90%以上的场景下，止回阀应安装于水泵出口或介质单向流动的关键节点，后端需配套隔离阀。

示例：水泵出口 → H44X橡胶瓣止回阀 → Z41X明杆闸阀。

(2) 结合系统参数匹配型号

温度与压力：艾德默止回阀支持-20℃~110℃（H14W）至-10℃~80℃（其他型号），公称压力16Bar，需根据介质特性选择。

口径适配：从小口径（DN15）到大口径（DN500），覆盖多数管道需求。

(3) 定期维护保障性能

止回阀需定期检查阀瓣密封性，清理杂物，确保启闭灵活。艾德默阀门设计简洁，维修方便，可降低维护成本。

四、艾德默阀门的品质保障

艾德默阀门采用优良材料（如球墨铸铁阀体、不锈钢阀轴）与精细工艺，确保产品耐腐蚀、密封可靠。无论是H44X的低阻力设计，还是300X的缓闭功能，均通过严格测试，满足复杂工况需求。

选择艾德默阀门，不仅是选择一款产品，更是选择一套科学的系统解决方案。从安装顺序到维护保养，我们以技术与品质，为您的管道系统保驾护航。

结语：止回阀的安装顺序需结合系统需求、水泵特性与设备功能综合考量。艾德默阀门厂家愿以丰富的经验与技术，为您提供定制化方案，助力项目稳定运行。
