智慧能量阀箭头表示什么

 在中央空调、采暖及水处理系统中，AFNC系列智慧能量阀作为流体控制的核心设备，其阀体上的箭头标识常引发用户疑问：这个箭头究竟代表什么？安装时是否需遵循箭头方向？艾德默阀门厂家凭借经验，解析智慧能量阀箭头的关键作用与安装规范。

一、智慧能量阀箭头：指示介质流向的核心标识

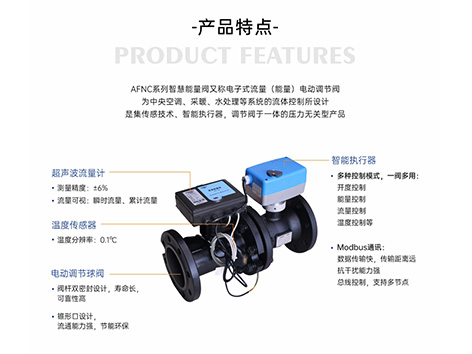

AFNC系列智慧能量阀的箭头并非普通装饰，而是明确标注了介质的允许流动方向。这一设计基于以下考量：

(1) 超声波流量计测量原理

智慧能量阀采用超声波时差法测量流量，若介质反向流动，超声波信号的传播路径将发生改变，导致测量误差（±6%精度可能失效）。箭头方向确保传感器接收的信号与介质流向一致，保障瞬时流量、累计流量数据的准确性。

(2) 双密封结构与流体动力学

阀体采用双密封设计（三元乙丙橡胶材质），箭头方向与密封件受力方向匹配。若反向安装，密封件可能因长期受逆向压力而加速老化，增加渗漏风险（零泄漏承诺可能失效）。

(3) 阀体材质与耐压设计

阀体材质根据口径差异采用锻造黄铜（DN25-DN50）或铸铁（DN65-DN150），箭头方向与阀体承压结构对应。反向安装可能导致局部应力集中，缩短阀门寿命（额定压力PN16、关闭压力600kPa需严格遵循）。

二、安装角度与箭头方向的协同要求

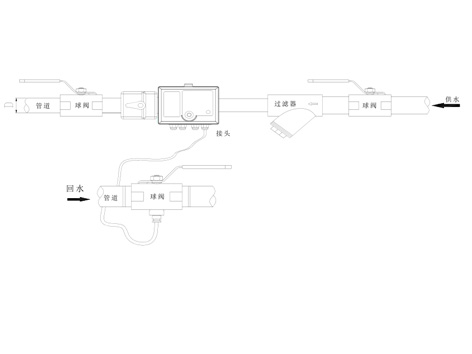

(1) 智慧能量阀的安装角度需结合箭头方向与管道布局综合考量：

①　垂直管道安装（图2-1.B）：箭头方向可任意，但需确保阀体垂直（±5°偏差内），避免介质残留导致传感器污染。

②　水平管道安装（图2-1.A）：箭头方向需与介质流向一致，且建议按图2-2、图2-3所示角度安装（如传感器朝上或朝下），以减少气泡或杂质对超声波信号的干扰。

(2) 典型误区警示：

①　误认为箭头仅代表“建议方向”：实际为强制要求，反向安装可能导致流量测量偏差超标、密封失效，甚至引发智能执行器误动作（控制精度±10%依赖准确流量数据）。

②　忽略管道倾斜影响：即使箭头方向正确，若管道倾斜超过±15°，介质中的气泡可能聚集在传感器表面，导致测量数据波动。

三、艾德默厂家的建议

(1) 安装前核验

使用水平仪确认阀体安装角度，检查箭头方向与介质流向是否一致。

通过Modbus-RTU协议（RS485接口）读取初始流量数据，与实际工况对比验证。

(2) 定期维护检查

每半年清洁超声波传感器表面，确认无污垢遮挡箭头标识。

使用压力测试仪验证密封性，确保反向压力下无渗漏（零泄漏标准）。

(3) 原厂技术支持

若需调整管道布局，可联系艾德默技术团队获取定制化安装方案。

提供带箭头标识的替换阀体，确保维修后流向标识清晰可见。

四、智慧能量阀箭头的价值

箭头不仅是安装指南，更是艾德默对产品可靠性的承诺：

①　准确控制的基础：流量、能量、开度等控制模式（比例积分调节）依赖准确流向数据。

②　系统安全的保障：消防、给排水等场景中，反向安装可能导致紧急切断功能失效。

③　长期效益的体现：遵循箭头方向可延长阀门寿命（全行程时间45S~160S内磨损降低），减少维护成本。

结语

智慧能量阀的箭头标识是流体控制系统的“方向灯”，指引着安全的运行路径。艾德默阀门厂家以AFNC系列为核心，从设计原理到安装规范提供全链路支持，助力用户规避风险，让每一台阀门都成为系统稳定性的基石。选择艾德默，让智慧能量阀的箭头始终指向准确与可靠！
