西门子RDF系统温控器用户接口与HML功能

 西门子RDF系统温控器用户接口（HML)与HML功能

　　

RDF510/RDF530 房间温控器

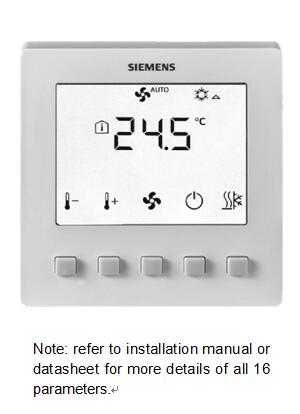

用户接口（HML):按键和显示



RDF510/RDF530 房间温控器

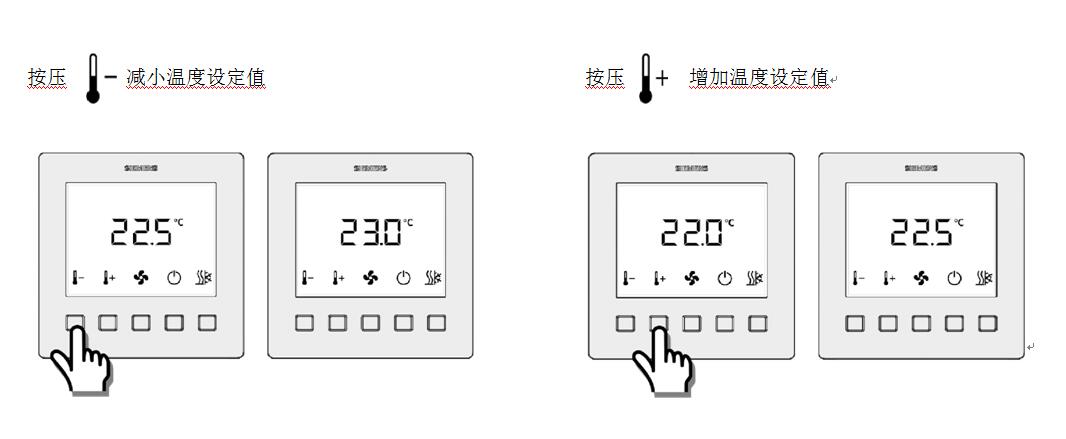

HML功能：温度设定值调整

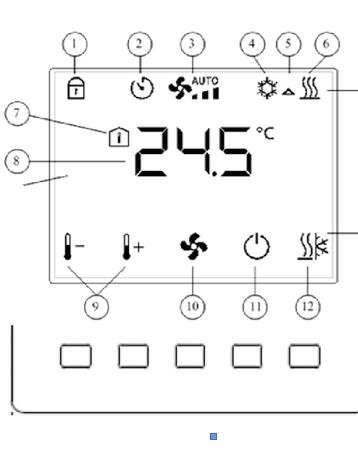

一、状态符号

　　1. 按键锁

　　2. 延时关机定时

　　3. 风机自动，1, 2, 3 速

　　4. 选中制冷模式

　　5. 阀门输出通电

　　6. 选中制冷模式



二、温度符号

　　7. 房间温度

　　8. 温度值



三、运行符号

　　9. 温度设定调整

　　10. 风机模式选择

　　11. 运行模式选择ON, OFF, 延时定时

　　12. 冷/热切换





RDF510/RDF530 房间温控器

HML功能：风机模式选择

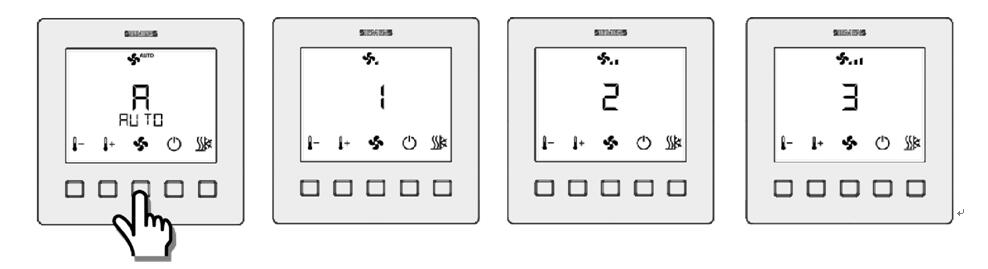

　　按压 “风轮” 触发风机:

　　• 自动运行

　　• 手动风速: 低速 (1), 中速 (2) & 高速 (3)



RDF510/RDF530 房间温控器

HML功能：运行模式选择

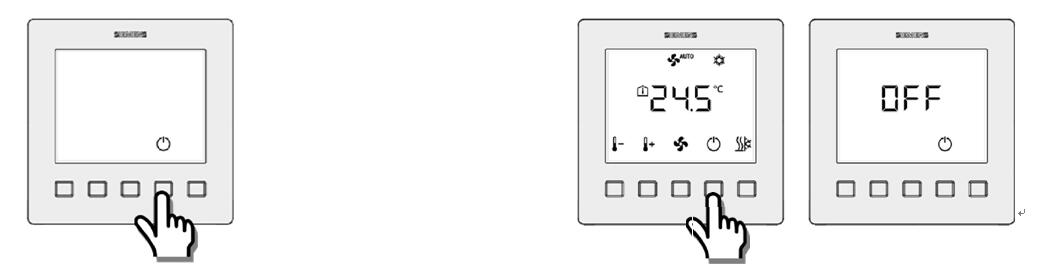

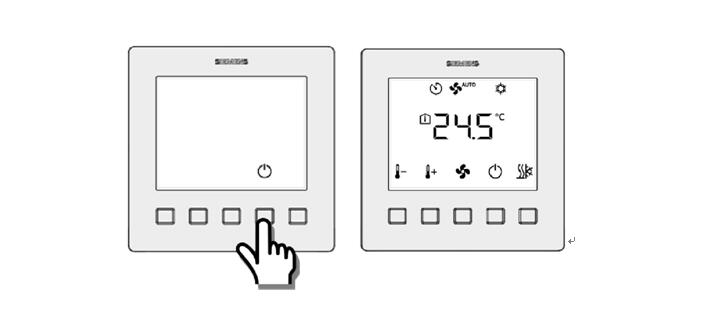

　　按压“开关”键  房间温控器工作 舒适模式

　　按压“开关”键  房间温控器关机 保护模式





RDF510/RDF530 房间温控器

HML功能：临时定时设定

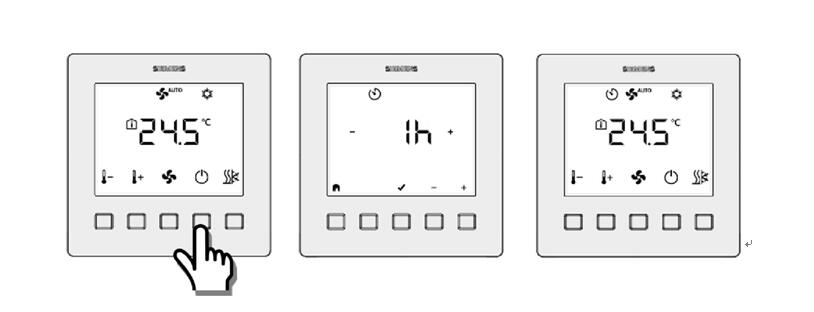

 　　按压“开关”键， 并保持 > 3 秒以上，设置一次性关机定时时间，返回舒适模式后开始倒计时。 例如，如果时间设定为1小时，当返回舒适模式后，温控器将在1小时后自动关闭。

RDF510/RDF530 房间温控器

HML功能：预置定时（P28≠0)

延时时间通过P28 设定，当温控器工作时倒计时开始。 当定时时间到时，房间温控器自动关闭，即返回保护模式(Off)





RDF510/RDF530 房间温控器

HML功能：控制顺序选择

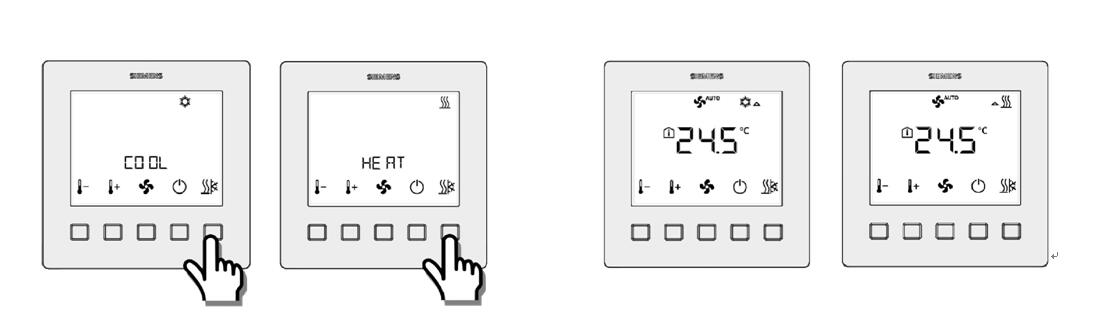

按压“雪花”键 显示房间温控器选中的控制顺序 符号"三解形“ 指示制热或制冷输出

　　注: 当参数P14 = 2 时，允许手动切换 注: 对于 4-管制应用，即当 P01=4时, 冷热切换会根据房间温度和当前设定值自动转换



RDF510/RDF530 房间温控器

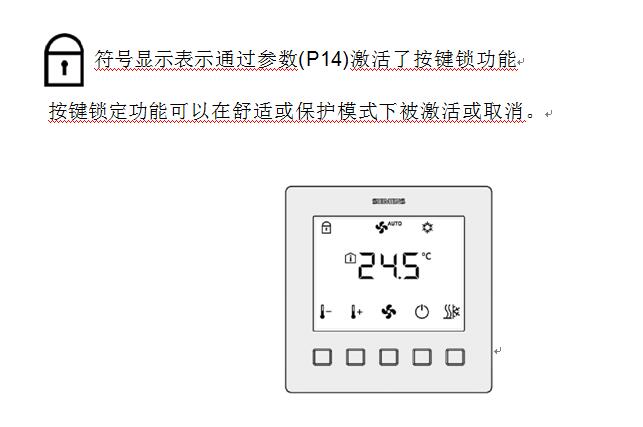

HML功能：锁状态



RDF510/RDF530 房间温控器

HML功能：故障

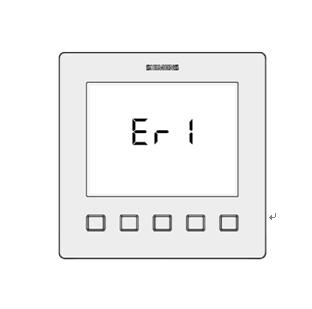

Er 1 表示内部传感器有误或损坏。





RDF510/RDF530 房间温控器

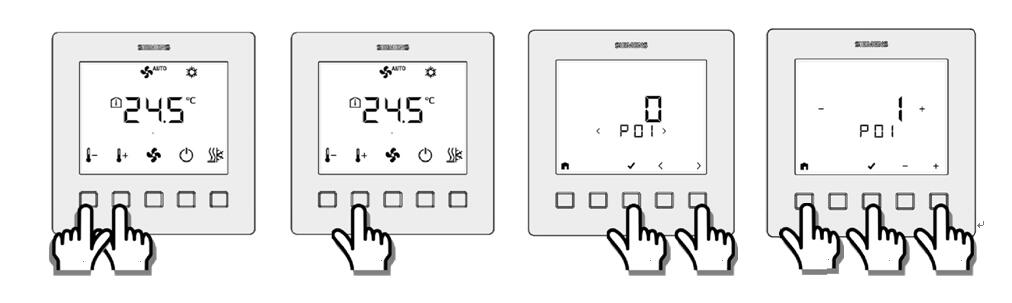

HML功能：参数模式

　　1、按下并保持超过3秒

　　2、选择需要的参数并确认

　　3、选择数值并确认

　　4、退出参数模式



HML功能：典型参数

　　P01 控制顺序

　　制热 (H), 制冷 (C), 手动 H/C 或 H&C

　　P05 内置传感器校准 范围 -5 K ~ + 5 K

　　P06 温度显示

　　房间温度 或 设定值

　　P14 按键锁 无锁定，全部锁定或部分锁定

　　P15 舒适模式下，风机死区运行方式 风机关 或 风机持续低速运行

　　P27 掉电后运行运行模式

　　返回之前运行模式 或 进入保护模式 (Off)
