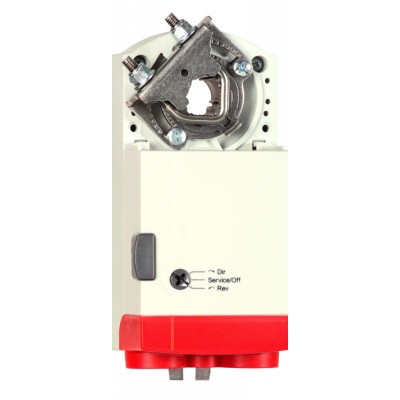

霍尼韦尔CN系列非弹簧复位风阀执行器产品说明书

        一、霍尼韦尔CN系列非弹簧复位风阀执行器特性及优点

　　霍尼韦尔非弹簧复位风阀执行器，具有5Nm、10Nm、20Nm和34Nm四种扭矩类别，主要实现对于各种风阀、变风量单元、通风隔栅和百叶窗的控制。

　　● 95°的旋转角度确保执行器能够紧密地关闭风门

　　● 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷

　　● 直接耦合的设计，使执行器安装省时省力，运行更加稳定

　　● 通过CE和UL认证(230V型号只有CE认证)

　　● 具有5Nm、10Nm、20Nm和34Nm四种扭矩类别

　　● 部分型号具有自对中适配器，使执行气能够适用不同轴径大小的风门

　　● 可以在整个行程范围内以5°为增量调整机械行程限位

　　● 机械位置指示功能(20Nm和34Nm的型号)

　　● 具有手动离合按钮，便于用户在断电或没有控制信号输入时对执行器手动节

　　● 具有可供用户选择的可现场安装的外置辅助开关

　　● 具有选择旋转方式和停止/关闭状态的旋钮，可调节多种运行模式

　　● 采用直流电机技术，具有过载保护功能



　　二、霍尼韦尔CN系列非弹簧复位风阀执行器电气参数

　　电气连接：接线端子的允许电缆规格为0.344~2.0mm2(22~14AWG)

　　电源电压：AC230V-15%/+20%，50/60Hz

　　AC/DC24V--15%/+20%，50/60Hz



　　三、霍尼韦尔CN系列非弹簧复位风阀执行器功能参数

　　额定扭矩：5Nm (44lb-in)/ 10Nm (88lb-in)/20Nm(177lb-in)/34Nm(300lb-in)

　　旋转角度：最大95°±3°，旋转行程机械可调

　　旋转方向：可通过旋钮选择

　　运行时间：65~110秒(AC60/50Hz)

　　90~110秒(DC或AC60HZ/AC50Hz)

　　手动调节：按下手动离合按钮后，可手动调整风门位置

　　全行程寿命：60000次

　　重新定位：1500000次



　　四、霍尼韦尔CN系列非弹簧复位风阀执行器工作条件

　　运行温度：-20~+60℃(-5~+140℉)

　　存放温度：-30~+80℃(-22~+176℉)

　　相对湿度：5~95%相对湿度，无结露

　　防护等级：IP54

　　认证：CE/UL

　　安装风门轴尺寸

　　圆轴(直径)：10~16mm (3/8~5/8 in.) 5~10Nm

　　12~26mm (3/8~1-1/16 in.) 20~34Nm

　　方轴(对角线长)：6~12mm (1/4~1/2 in.) 5~10Nm

　　12~18mm (1/2~3/4 in.) 20~34Nm

　　轴长度：最小42 mm (1~5/8 in.) 5~10Nm

　　最小50 mm (2 in .) 20~34Nm



　　五、霍尼韦尔CN系列非弹簧复位风阀执行器可供选择的产品

　　型号名称:

　　CN/CN4605A1101

　　CN/CN4610A1001

　　CN/CN4620A1001

　　CN/CN4634A1001

　　CN/CN6105A1011

　　CN/CN6110A1003

　　CN/CN6110A1201

　　CN/CN6120A1002

　　CN/CN6134A1003

　　CN/CN7220A2007

　　CN/CN7234A2008

　　CN/CN7505A2001

　　CN/CN7510A2001

　　CN/CN7510A2209



　　五、霍尼韦尔CN非弹簧复位风门执行器将实现对下列对象的控制：

　　各种风阀

　　变风量单元

　　空气处理机组

　　通风格栅

　　安装风门轴尺寸

　　5 Nm/ 10Nm

　　圆轴(直径) 10~16mm

　　方轴(对角线长) 6~12mm

　　轴长度 最小42mm
