电动蝶阀？手动？你想怎么用都行

西门子电动蝶阀

产品概述：

电动蝶阀、手动蝶阀设计用于燃烧过程中空燃气流量的调节与控制。配套不同的部件可以实现阀门的三种操作模式：加装手柄手动调节（设置最大限流）、配装电动执行器M..Z实现连续或脉冲调节、配装电磁执行器SR.SL.ST实现快速脉冲调节。

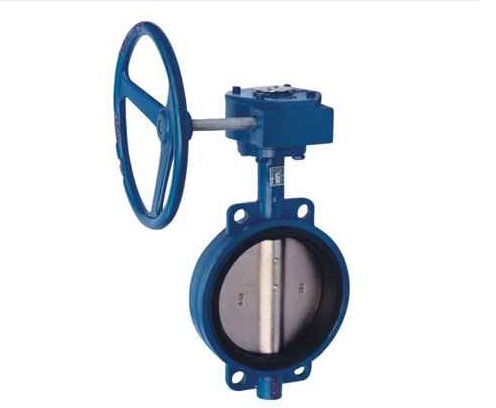

江森涡轮对夹式软密封蝶阀

产品特征：

• 阀门材质：VF铸铝、VFH 铸铁；

• 安装方式：法兰对夹（GB 9119-2000 PN1.6MPa）；

• VF型蝶阀有一倍或两倍缩径可选；

• 使用介质：空气和洁净可燃气体（VF）,热空气和烟气（VFH）；

• 阀门在关闭时泄漏率很低（VFH有零位挡板）；

• VFH热风蝶阀设计为单偏心阀板，并且利用弹簧力减少间隙，这样可以实现更加精确的调节并防止阀板浮动；

• 通过手柄、伺服电机和电磁执行器驱动；

• 为了加强机械强度，密封性和零件耐腐蚀度，所有组件均经过特殊的浸渍和表面处理，足以抵抗特殊环境下机械、化学和高温影响。

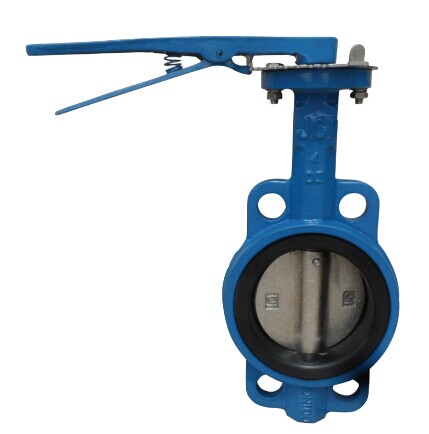

江森手柄对夹式软密封蝶阀

产品应用

VF/VFH系列蝶阀可使用电动、电磁等辅助动力或手动操作来是实现调节作用。

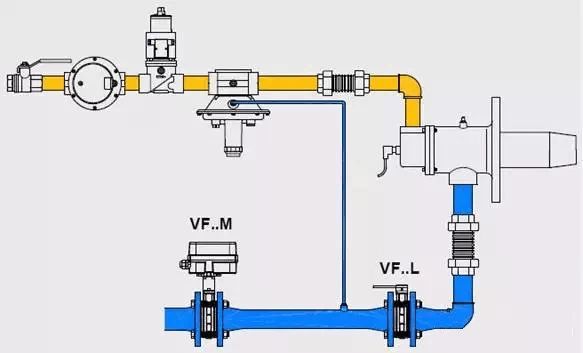

连续比例控制。助燃风使用M..Z电动执行器+VF蝶阀实现连续调节，同时下游安装手动蝶阀VF..L来限制最大流量。（手动蝶阀带刻度指示并具有锁止功能。）

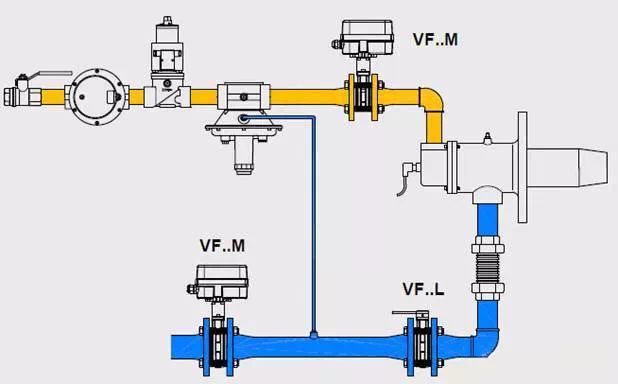

燃烧需要过剩空气或过剩燃气时，可使用M..Z电动执行器+VF蝶阀安装在燃气管道上，配合氧传感器对烧嘴空燃比例进行调整。（下图）

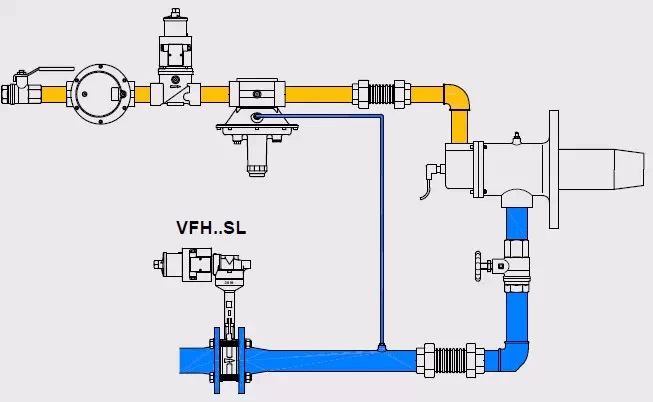

助燃空气为热风时，使用电磁执行器SL+高温蝶阀VFH，电磁执行器尤其适合用在频繁切换大小火并可调节大小流量的工况。（下图）

技术规格

杰克龙涡轮式蝶阀

执行器选型

不同的助力，蝶阀不管是电动蝶阀还是手动都有自己的优劣势。
