在暖通空调系统中，流量控制的精度直接决定了系统的舒适性与能效表现。很多工程师在选型时会面临一个核心问题：普通调节阀能不能满足舒适性空调的需求？答案往往是不够的。而比例积分阀，正是为解决这一问题而生。

艾德默阀门推出的AFQ系列比例积分阀，通过内置配流碟实现了等百分比流量特性曲线。什么意思？简单来说，等百分比特性意味着阀门在小开度时流量变化平缓，大开度时流量变化加快，这种非线性曲线恰好匹配了舒适性空调系统对流量调节精度的要求——在末端负荷变化较大的工况下，依然能保持稳定、细腻的调节效果，避免出现"要么全开、要么全关"的粗暴控制。

一阀多用，适配多场景

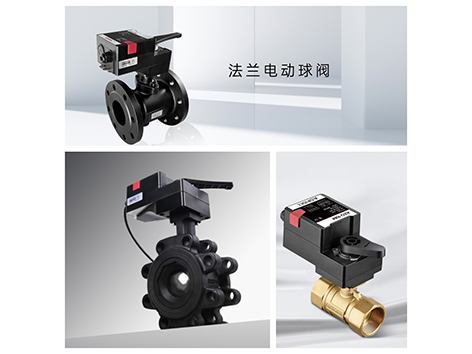

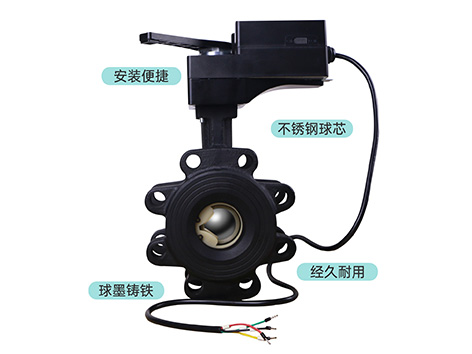

AFQ系列比例积分阀覆盖DN25至DN150全口径，无论是小型风机盘管系统还是大型商业楼宇水系统，都能找到合适的型号。阀体材质根据口径做了针对性设计：DN25至DN50采用黄铜，保证密封性和响应速度；DN65至DN150采用球墨铸铁，兼顾强度与耐久性。阀芯和阀杆均为不锈钢材质，密封件采用PTFE，工作温度覆盖0至100℃，公称压力高可达PN20，能够稳定应对热水、冷冻水和冷却水等多种介质。

控制灵活，两种模式随心切换

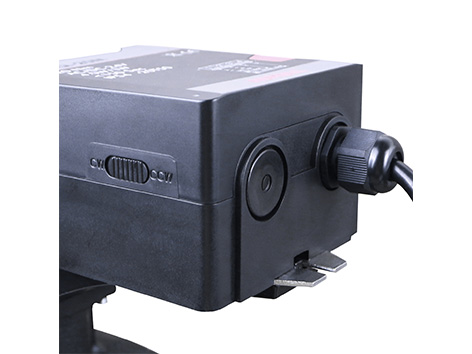

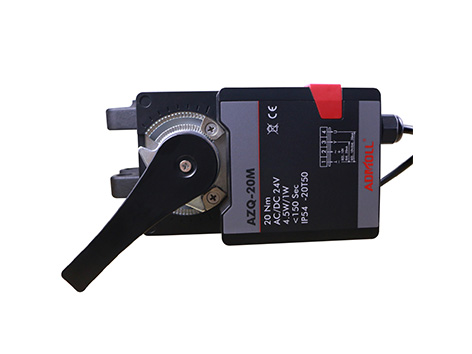

比例积分阀的核心优势在于控制灵活性。通过配备不同类型的电动执行器，可以实现调节量控制或开关量控制两种模式。当系统需要流量调节时，执行器接收0-10V或4-20mA模拟信号，按比例输出对应开度；当系统只需要通断控制时，执行器接收开关信号即可完成动作。电动执行器提供5N·m至40N·m四档扭矩可选，运行时间从60秒到150秒不等，防护等级达到IP54，工作环境温度范围为-20℃至50℃，适应各种安装条件。

连接方式同样考虑周全：小口径采用英制G螺纹连接，安装便捷；大口径采用符合ISO7005/2标准的法兰连接，确保系统密封可靠。

从参数看实力

AFQ系列比例积分阀的每一项参数都指向一个目标：让流量控制更简单。功率仅3W至5W，在实现控制的同时大幅降低能耗。输出信号与输入信号一致，便于接入楼宇自控系统（BAS），实现集中监控与管理。

在商业楼宇和公共建筑的暖通水系统中，比例积分阀已经成为流量调节的主流选择。它不是简单地"开大或关小"，而是用等百分比特性曲线，让每一度开度都恰到好处。如果您正在寻找一款兼顾精度与可靠性的流量控制阀，艾德默AFQ系列比例积分阀值得深入了解。
