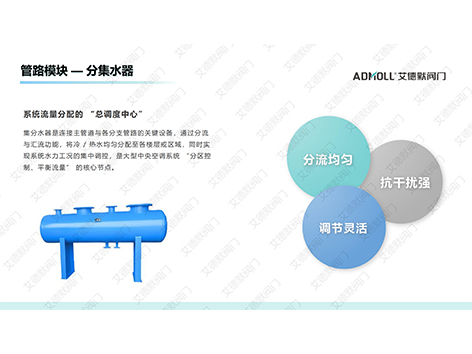

在中央空调系统的运行中，集分水器作为水系统的核心枢纽，其阀门配置的合理性直接关系到系统的水力平衡、控制精度以及能耗水平。然而，当前许多集分水器存在水力失衡、监测联动缺失以及安装不当等问题，这些问题不仅影响了系统的运行效率，还增加了维修成本。为此，小编将梳理中央空调机房集分水器处应安装的阀门类型及两种配置方案，供大家参考借鉴。

一、集分水器常见问题剖析

集分水器在运行过程中，常面临多方面挑战。

水力失衡：集分水器仅配置静态平衡阀，且缺乏动态平衡组件，这使得在面对下游用水量的动态变化和管网压力波动时，无法有效应对。在动态负荷作用下，各支路出现流量抢流或欠流现象，导致水力失衡。为维持系统正常运行，需频繁人工调节，不仅增加了人力成本，还难以保证调节的准确性与及时性。

监测联动缺失：由于没有配备传感与通讯模块，无法实现对流量和温度的实时监测。这使得操作人员难以准确判断换热效率，无法及时掌握系统运行状态。同时，因缺乏与主机的联动机制，主机只能满负荷运行，无法根据实际需求调整输出功率，导致能源浪费严重，能耗高。

安装不当：集分水器的设计忽视了局部断流需求，在检修时，需关闭集分水器主阀并排空全系统，这会导致全楼空调停运，给用户带来不便。而且，当负荷发生变化时，闲置支路无法自动切断或调节，形成无效循环，进一步增加了系统的整体能耗、缩短设备寿命。

多阀适配难题：传统阀门功能单一，缺乏集成设计，多阀叠加使用时占用空间较大。在狭小空间安装时，不仅难以合理排布，而且安装后几乎没有维护空间，给后续的检修和维护工作带来困难，增加了维护成本和时间成本。

控制精度低：传统压差旁通阀大多为机械式，即使是电动型也只有全开或全关，无法进行精细调节。这导致系统压差常在设定值附近剧烈波动，系统稳定性差，出现水流忽大忽小的现象，严重影响用户的舒适性，同时也增加了系统的能耗。

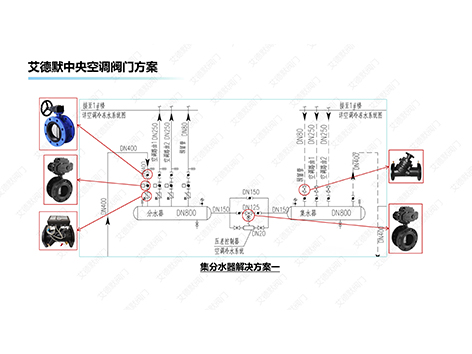

二、阀门配置方案一

针对中央空调机房集分水器常见问题，建议根据实际情况配置静态平衡阀、调节型压差旁通阀（可连续、准确地调节阀门开度，稳定系统压力，防止压力波动干扰支路流量）、超声波能量计、手动蝶阀、电动蝶阀。

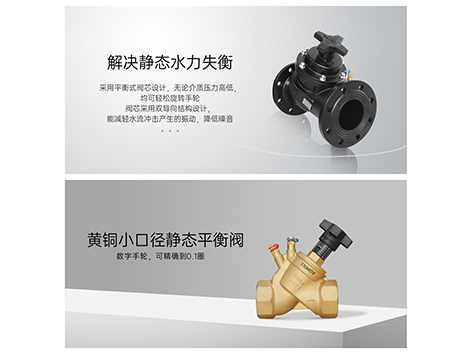

1.静态平衡阀

静态平衡阀是专为暖通空调系统中的水力失衡而设计的，在集分水器处安装静态平衡阀，可有效解决静态水力失衡问题，实现水力平衡控制。

静态平衡阀通过数字手轮实现0.1圈精度的准确调节以确保系统水力平衡；其平衡式阀芯设计，无论介质压力高低，均可轻松旋转手轮；自密封测压嘴采用黄铜材质，提升了阀门可靠性和耐用性；双导向阀芯结构有效减轻水流冲击产生的振动与噪音，保障系统平稳静音运行。

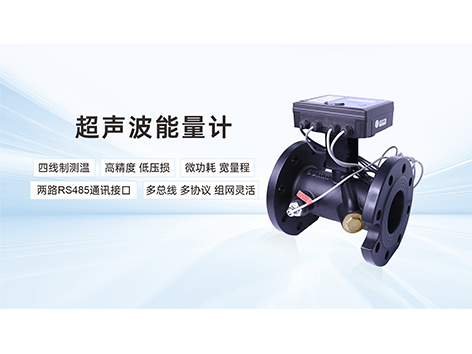

2.超声波能量计

中央空调机房集分水器安装的超声波能量计，不仅能计量流量和能量、实时监测各支路能耗，为节能调控提供数据支撑，进而提高系统能效，还具备多种优势。

超声波能量计拥有DN20至DN1000多种口径，可适配不同口径管道；安装条件灵活，能水平安装或垂直安装，默认在供水端安装（回水端安装需提前说明）；并且准确度等级高、大量程比和优异防护等级，为系统能效管理提供有力支持。

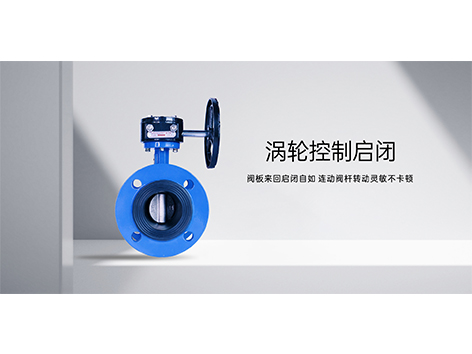

3.手动蝶阀

手动蝶阀作为切断阀用于检修备用、区域划分以及支路检修隔离，成本低、安装方便且能调节流量。

法兰涡轮中线蝶阀采用中线式设计，结构简单，双向密封效果好、流阻小、开关力矩适中，维修方便，阀体与蝶板采用球墨铸铁材质搭配三元乙丙橡胶密封圈，确保了耐用性与密封性，广泛应用于中央空调水系统、给排水、建筑及消防系统等领域，作为调节和截流装置使用。

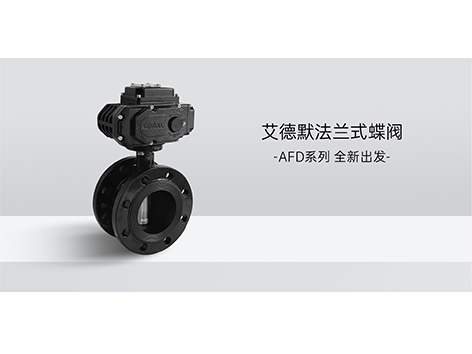

4.电动蝶阀

利用电动蝶阀调节流量，可在机房集分水器不用时将其从系统中切出，避免冷冻水在不使用的机房集分水器区域循环造成能源浪费，同时，避免人工到机房操作手动蝶阀，达到节能目的。

电动蝶阀涵盖DN50至DN600多种口径，通过配备开关型和调节型执行器，以满足不同控制需求。其延长的阀颈设计便于安装与保温；软密封设计减少与阀座的摩擦，降低泄漏率；沟槽式阀座设计确保阀板平稳运转，所需扭矩小。电动蝶阀可广泛应用于商业楼宇、公共建筑及城市管网的水系统中，实现调节量或开关量控制。

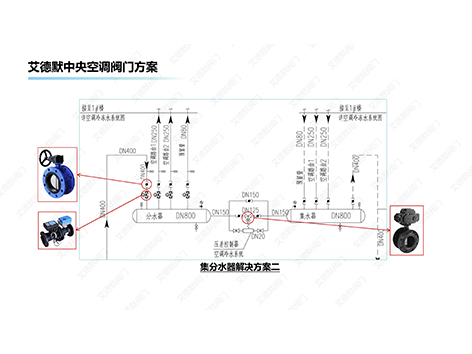

三、阀门配置方案二

方案二同样是基于中央空调机房集分水器的实际需求进行设计的，与方案一不同的是，方案二通常会配置智慧能量阀、调节型压差旁通阀、手动蝶阀。

该方案二取消了静态平衡阀与超声波能量计，创新性地直接在集分水器处安装智慧能量阀。之所以做出这样的调整，是因为智慧能量阀集成了静态平衡、动态平衡以及流量、能量、温度、开度监测功能，既节省了安装空间，又有效解决了动态水力失衡问题。

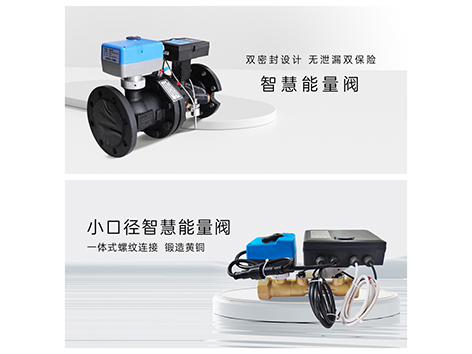

1.智慧能量阀

智慧能量阀又称电子式流量(能量)电动调节阀，集传感技术、智能执行器和调节阀于一体，不仅能对流量、能量、开度等进行控制，还具备能量表的功能，能够帮助采集供回水的温度、计算温差和流量损失，助力更好地进行能源管理；同时，它又具备调节阀的功能，可有效解决水力失衡问题。

此外，智慧能量阀具备高流通能力与低阻力损失的特性，采用双密封设计，实现双重密封保障；同时，支持Modbus通讯协议和RS485接口，可接入楼宇自控系统（BAS），为系统的数据监测与优化控制提供有力支持。

中央空调机房集分水器的阀门配置，是确保系统稳定运行和降低能耗的关键一环。艾德默阀门以其专业的产品与解决方案，为中央空调机房集分水器系统的稳定运行提供了有力支持。无论是静态平衡阀、调节型压差旁通阀、蝶阀，还是电动蝶阀与智慧能量阀，艾德默阀门都能根据实际需求，提供节能和可持续的建筑设施中央空调阀门解决方案。若您有中央空调机房集分水器阀门配置方面的项目需求，欢迎随时联系艾德默阀门，我们将竭诚为您服务。
